相贯线切割机适用于各种管材上切割圆柱正交、斜交、偏心交等相惯线孔、方孔、椭圆孔,并能在管子端部切割与之相交的相贯线。这种类型的设备广泛应用于金属结构件生产,电力设备、锅炉业、石油、化工等工业部门。
相贯线数控切割机是一种对钢管与有色金属管子的结合处相贯线孔、相贯线端部、弯头(虾米节)进行自动计算和切割的设备。该设备广泛运用于建筑、钢结构、化工、造船、机械工程、冶金、电力等行业的管道结构件的切割加工。此类加工以往大多采用人工制作样板、划线、人工放样、手工切割、人工打磨等落后繁复的操作工艺。数控相贯线切割机能十分方便的切割加工此类工件,无需操作者计算、编程,只需输入管道相贯系统的管子直径、相交角度等参数,能够进行主管与若干支管的多种相交形式的相贯线计算,并完成多轴联动控制以实现各种复杂的相贯线切割。
设备规格表:
编号
项 目
参 数
1
切割管径范围
(60mm~300mm)
2
火焰切割管壁厚度
5mm~50mm
3
等离子切割厚度
根据等离子电源大小而定
4
有效切割工件长度
3000mm
5
切割速度
火焰速度为700mm/min以内、等离子切割速度视等离子电源大小而定
6
管子承载重量
500KG 以内
7
移动速度
10~3000 mm/min
联动轴数:
运动轴
运动轴
切割机联动轴
X轴:
X轴(横向轴)
管件旋转轴
Y轴:
Y轴(纵向轴)
割炬沿管件轴向水平移动轴
Z轴:
Z轴(割枪升降轴)
割炬升降轴
传动形式及切割方式:
1
钢管传动方式
电动驱动卡盘旋转来配合纵向设备运行
2
切割方式
等离子切割、火焰切割(视客户要求而定)
3
升降方式
等离子(自动弧压调高)火焰(电动调高)
4
切割功能选择
1、相贯线切割 2、管板一体切割
工作环境要求:
火焰切割
等离子切割
主机电压
AC220±10v 50Hz
主机电压
AC220±10 50Hz
输入功率
3.0KW
输入功率
3.0KW
加工气源
氧气+燃气(乙炔、丙烷)
加工气源
空气
氧气压力
0.6-1.0MPa
空气压缩机
1台(自备)1.0MPa
燃气压力
0.04-0.1MPa
油水分流器
1台(自备)
氧气纯度
99.6%以上
等离子电源电压
AC380V±10v 50Hz
环境温度
-15℃~50℃
设备精度:
能满足国家相贯线切割钢管标准,能达到工件长度尺寸定位精度为0.2mm/2000mm;母线定位精度为≤±0.5mm; 各类相贯线相配管接头装配间隙误差≤±0.5 mm。
1
传动方式
精密齿轮箱跟齿轮传动
2
驱动电机
Panasonic A5驱动器/电机
3
管径转速
0.1-25r/min
4
复位精度
±0.2mm
5
切枪升降行程
105mm
6
卡盘规格
250mm
主要配件明细:
序号
部件名称
装箱数量
1
数控系统
1套
2
支架卡盘
1套
3
机头组件
1套
4
机头上支架
1套
5
机头下支架
1套
6
导轨
3m(双边)可加长
7
等离子电源
根据客户选配电源而定
2、独立式龙门数控用品牌等离子弧压自动调高,割炬升降控制更快更准确。

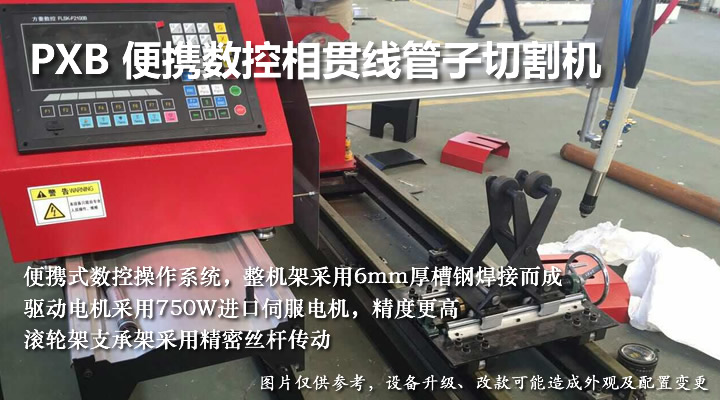

3、整机架采用6mm厚槽钢焊接而成,承载力更大,运行更稳定。
4、导轨采用24KG精磨导轨,承载更大、更多。
5、滚轮架支承架采用精密丝杆传动,可以轻松提升上去。
6、设备工作台与工件台为一体式、使整体运行刚性更高,工件切割精度更好,同时更便于设备安装调试。
