专业便携数控火焰切割机制造/供应/服务商
  • 数控火焰等离子切割机

    各式数控火焰等离子切割机, 各式数控火焰等离子切割机, 便携、龙门、直条、相贯线数控火焰、等离子两用等各类数控切割机,提供全方位技术支持,满足各种加工下料需求!在规模化精确化生产的今天,数控切割机作为初加工下料首选,让企业快速步入高效数控切割时代!

  • 多功率光纤激光切割机

    选用国产中科中美300W-6000W单模光纤激光器,具有切割精度高、切割速度快、维护成本小等优势,广泛应用于钣金加工、航空航天、配件、汽车、机械、家用电器、金属对外加工、厨具加工等各种制造加工行业!

  • 数控机用手持等离子切割机

    充分利用数控等离子切割机制造的优势,为客户选配美国飞马特精细等离子切割机、国产成都华远、常州九圣100A-400A各类普通逆变式、快速空气、类激光精细等离子切割机,提供适用于各种厚度的等离子解决方案!

  • 数控等离子切割机改造维修

    强大的技术支持、灵活的改造技术方案,将现有的数控火焰切割机改造为火焰等离子两用数控切割机、数控双等离子切割机,成倍提高切割效率!同时提供数控切割机维修、等离子切割机维修服务。

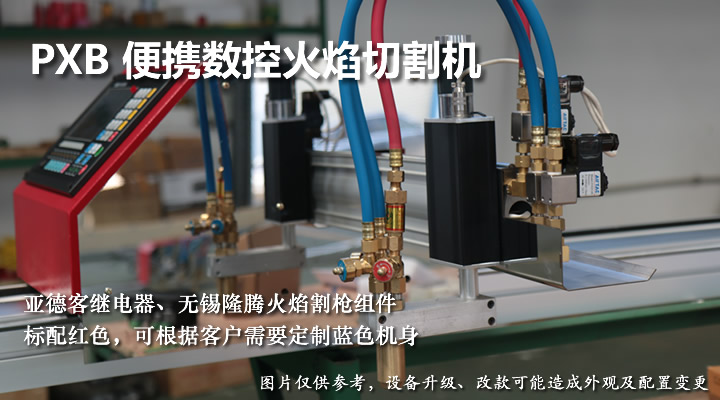

便携数控火焰切割机

上海交大F2100B便携数控系统,有效1.5m*2.5m,多种规格尺寸可选,可延长轨道至15米;加固型铝合金横梁及轨道;安装简单,快速使用配安装指导视频。

微信扫一扫,立即咨询
微信联系咨询
您也可以点击二维码,在本站提交询价

  1. 详细信息

配丝杆一体式升降体、加强加厚4.5mm-3.5mm铝合金轨道、欧姆龙继电器、上海易初电缆信号线、高硬度轴承钢光轴、韩国三山管业气管、无锡隆腾80型火焰割枪及铜接头、深圳亚德客电磁阀、FastCAM小数控专家版套料软件(可自动共边和桥接,减少材料浪费和穿孔次数,延长等离子电极割嘴寿命,减少火焰切割预热次数,减少切割气体浪费)

增加了镜面防火板和割炬挡火板,增加了所有金属件喷塑

增加横梁加强管,横向切割宽度可达到1630mm。

上海交大方菱7寸真彩LCDARM9 F2100B系统便携式数控切割机数控系统。

  产品采用两轴数字化位置控制方式,适用于氧燃气和等离子切割加工行业。该控制系统轻巧便携,操作简单,容易上手,全部操作具有菜单或图形提示,傻瓜化操作。全部按键开关人性化设计,舒服便捷。

  由DSP专用电机控制芯片构成核心控制系统,DSP控制电机使得切割过程更加稳定可靠。DSP运动控制算法在原来F2200的基础上进行了优化和升级,使机床运行更加平稳、可靠,延长电机和机械部分寿命。

系统硬件配置:7寸800*480高分辨1600万色彩色高亮度液晶屏;内存:64MSDRAM用户程序空间:256M主频:200MHZ系统主频USB:USB1.1接口前置键盘:电子PCB贴膜键盘机箱:全钢结构完全屏蔽,真正能够做到防电磁辐射、抗干扰、防静电

交大方菱7寸真彩F2100B



产品技术参数:

1.输入电压: 220V     燃气气源动力:Max 0.1Mpa
2.电源频率: 50HZ    氧气气源动力:Max 1.5Mpa
3.额定功率: 160W    适用燃气种类:乙炔,丙烷,甲烷
4.液晶屏:      7.0寸
5.等离子相关参数: 以所用等离子电源为准

切割方式:等离子切割/燃气切割

产品性能指标:

1.切割形状:可编程切割直线和圆弧构成的任意平面形状零件
2.实际宽度:2000mm(不可加长)
3.切割宽度:有效切割宽度1600mm,可以切割1650mm
4.实际长度:所定规格有效长度+500mm
5.切割长度:所定规格有效长度
6.切割厚度:等离子切割 (依据等离子电源功率大小而定)
                  火焰切割5-150mm
7.切割精度:±0.5MM(国家标准JB/T10045、3-99)
8.调速范围:等离子切割  0-4000MM/MIN,空行程时 >8M
9.火焰切割    0-1000MM/MIN,空行程时 >6M


便携式宽横梁切割机产品特点
1.不占固定场地,等离子切割抗干扰能力强,可与任何品牌等离子电源配用;
2.行走部分均采用消间隙齿轮、齿条传动;
3.横梁采用铝合金工业型材,重量轻,不变形;
4.可根据用户所需配成等离子和火焰两种切割方式;
5.系统可靠性高,采用模块化设计,维修更换方便;
6.便携式宽横梁切割机控制系统全中文界面,操作简单方便,不需要编程,配专用汉化图形转换软件,可将CAD   图形在软件中直接转换成切割加工代码。配USB接口,通过U盘转入切割机;
7.设备颜色可以由客户自由选择;

主要技术指标:

序 号

项   目

可达指标

1

有效切割宽度(㎜)

轨距长度-500

2

有效切割长度(㎜)

轨道-500

3

火焰切割厚度(㎜)

碳钢:边缘切割5-100;穿孔切割≤40

4

割炬升降行程(㎜)

1-150

5

切割速度(mm/min)

50-3500mm/min

6

设定速度误差(%)

≤±5%

7

自动调高精度(mm)

≤±0.5mm

8

纵向直线精度

±0.5mm/2.5m

9

直线重复精度

±0.5mm/2.5m

10

整机综合精度

(以右综合图形为准)边长(四边200╳200)

划线速度500-800mm/min



11

交点偏移

0.5㎜

12

直线度

0.3㎜

A)设备整机定位精度、重复精度:符合JB/T5102-1999标准

B)切割尺寸精度、切面质量:符合JB/T10045.3-1999标准

13

圆  度

0.3㎜

14

对角线差

0.5㎜

15

重复定位精度

0.3㎜

16

机器划线精度

≤0.5mm

17

切割表面质量(粗糙度)

(选δ=25板材)


售后及服务:
1、提供百度网盘下载数控切割机安装指导720P高清视频、DVD视频、割台示意图、火焰等离子切割切割参数参考表等技术资料、CAD视频教程等(由客户自行下载)
2、提供远程电话指导协助,遇到问题随时解决
3、整机质保期1年。
4、质保期内,因卖方所供设备制造质量问题出现设备故障时,卖方在接到买方通知后,2小时内作出应答,协助买方解决问题,免费予以排除故障、修复或更换零部件
5、在质保期内,因买方使用不当原因出现设备故障时,卖方帮助排除故障、修复或更换零部件,需更换零部件时,酌情收取成本费。
6、在质保期满后,出现设备故障时,卖方同样在接到买方通知后,2小时内作出应答,及时处理解决,提供终身服务,但由买方承担相应差旅费和配件成本费,实报实销。

包装及配件
1、免熏蒸钢带木箱+EPE包装(可直接出口)
2、说明书、合格证、正版智格专家版套料软件(可自动共边、桥接)光盘、说明书、加密狗。
3、丙烷割嘴 1 支,随机工具(M3.M4,M5内六角扳手各一只),Φ8mm 氧气、燃气卡箍各 1 个,通针一包。
4、如选配等离子电源,单独原装包装,所赠配件以所配等离子电源原赠配件为准。
